  • آکومولاتور مثانه از جنس استنلس استیل
تجمع کننده مثانه

آکومولاتور مثانه از جنس استنلس استیل

باتری مثانه فولادی ضد زنگ یک دستگاه ذخیره انرژی است که در سیستم های هیدرولیک استفاده می شود. از تراکم پذیری یک گاز (معمولاً نیتروژن) برای ذخیره و آزادسازی انرژی استفاده می کند، در درجه اول برای تثبیت فشار سیستم هیدرولیک، جذب شوک ها و ارائه جبران انرژی.

  • آکومولاتور مثانه از جنس استنلس استیل

ساختار هسته
ساختار اصلی یک آکومولاتور مثانه از جنس استنلس استیل از سه بخش تشکیل شده است:
1. پوسته: معمولاً از لوله های فولادی ضد زنگ 304 یا 316 بدون درز ساخته شده است، دارای مقاومت عالی در برابر دمای بالا و مقاومت در برابر خوردگی (مانند مقاومت در برابر اسیدها، قلیاها و اسپری نمک) است که آن را به ویژه برای محیط های با دمای بالا و خورنده مناسب می کند.
2. مثانه: واقع در داخل پوسته، از لاستیک مقاوم در برابر روغن یا فلوروبر ساخته شده است. مثانه با نیتروژن (یا گاز بی اثر دیگر) پر شده و قسمت بیرونی آن با روغن هیدرولیک پر شده است.
3. دستگاه ضد اکستروژن: که بین مثانه و سطح تماس پوسته قرار دارد، از فشرده شدن مثانه توسط روغن با فشار بالا جلوگیری می کند. اشکال رایج شامل شیرهای روغن یا شبکه های محافظ می باشد.

اصل کار

آکومولاتورهای مثانه فولاد ضد زنگ از طریق تعامل مایع و گاز تبدیل انرژی را به دست می آورند:
1. فرآیند ذخیره سازی انرژی (شارژ): زمانی که فشار در سیستم هیدرولیک از فشار گاز نیتروژن از پیش شارژ شده در مثانه بیشتر شود، روغن هیدرولیک به اجبار وارد آکومولاتور می شود و مثانه را فشرده می کند و حجم آن را کاهش می دهد و در نتیجه فشار را افزایش می دهد. انرژی به صورت گاز فشرده در مثانه ذخیره می شود.
2. فرآیند آزادسازی انرژی: هنگامی که فشار سیستم کاهش می یابد، گاز نیتروژن پرفشار داخل منبسط می شود و روغن هیدرولیک را از انباشته خارج می کند تا انرژی مورد نیاز سیستم را دوباره پر کند و در نتیجه پایداری سیستم را حفظ کند.

ویژگی های اصلی

1. مقاومت در برابر خوردگی قوی: با توجه به پوسته بیرونی فولاد ضد زنگ، دارای مقاومت عالی در برابر درجه حرارت بالا و مقاومت در برابر خوردگی است که امکان عملکرد پایدار طولانی مدت در محیط های خشن را فراهم می کند.
2. سبک وزن: در مقایسه با باتری های فولادی سنتی، باتری های مثانه فولادی ضد زنگ استحکام ویژه بالاتری دارند، سبک تر هستند، ساختار فشرده دارند و نصب و نگهداری آسانی دارند.
3. گستره کاربرد گسترده: به طور گسترده در پرس های هیدرولیک، ماشین های قالب گیری تزریقی، چرخ دنده های فرمان کشتی، ماشین آلات ساختمانی و سایر تجهیزات، عمدتاً برای بافر کردن بارهای ضربه ای، جبران فشار و ذخیره انرژی استفاده می شود. دستورالعمل های سفارش: لطفا در صورت داشتن هر گونه نیاز خاص با ما تماس بگیرید.

محصول
توضیحات

ما می توانیم با توجه به نیازهای مشتریان خود طراحی و توسعه دهیم تا نیازهای مشتریان مختلف را برآورده کنیم.

تعیین مدل ها

1. آکومولاتورهای مثانه از جنس استنلس استیل

2. ساخت و ساز
A: دهانه کوچک B: دهانه بزرگ

3. حجم اسمی (L)

4. فشار اسمی (MPa)

5. بندر هیدرولیک
L: رزوه دار F: فلنج دار

6. متوسط
Y: روغن هیدرولیک
R: امولسیون
N: گروه دوم متوسط

مشخصات محصول

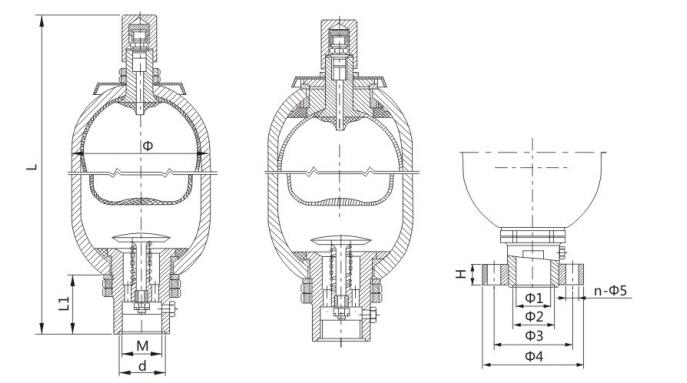

کد و اندازه مدل

کد مدل فشار اسمی (MPa) حجم اسمی (L) M d Φ1 Φ2 Φ3 Φ4 n-Φ5 L1 H موضوع (L) فلنج (F) Φ وزن (کیلوگرم)
BNXQ-A-0.4/ -L(F)- 10 0.4 M27×2 / 22 30 85 115 4-Φ17 52 22 260 270 89 3/3
BNXQ-A-0.63/ -L(F)- 10 0.63 M27×2 / 22 30 85 115 4-Φ17 52 22 315 325 89 3.5/3.5
BNXQ-A-1/ -L(F)- 10 1 M27×2 / 22 30 85 115 4-Φ17 52 22 430 440 89 4.5/4.5
BNXQ-A-1/ -L(F)- 10 1 M27×2 / 22 30 85 115 4-Φ17 52 22 330 340 114 5/5.5
BNXQ-A-1.6/ -L(F)- 10 1.6 M27×2 / 22 30 85 115 4-Φ17 52 22 365 380 114 11/12.5
BNXQ-A-2.5/ -L(F)- 10 2.5 M42×2 50 42 50 97 130 6-Φ17 66 28 430 445 152 14/15
BNXQ-A-4/ -L(F)- 10 4 M42×2 50 42 50 97 130 6-Φ17 66 28 540 555 152 16/18.5
BNXQ-A-6.3/ -L(F)- 10 6.3 M42×2 50 42 50 97 130 6-Φ17 66 28 710 725 152 22/25.5
BNXQ- -10/ -L(F)-* 10 10 M60×2 70 55 65 125 160 6-Φ21 90 32 650 665 219 39/48
BNXQ- -16/ -L(F)-* 10 16 M60×2 70 55 65 125 160 6-Φ21 90 32 860 875 219 54/63
BNXQ- -20/ -L(F)-* 10 20 M60×2 70 55 65 125 160 6-Φ21 90 32 985 1000 219 62/72
BNXQ- -25/ -L(F)-* 10 25 M60×2 70 55 65 125 160 6-Φ21 90 32 1160 1175 219 74/84
BNXQ- -32/ -L(F)-* 10 32 M60×2 70 55 65 125 160 6-Φ21 90 32 1400 1415 219 90/101
BNXQ- -40/ -L(F)-* 10 40 M60×2 70 55 65 125 160 6-Φ21 90 32 1680 1695 219 108/119
BNXQ- -20/ -L(F)-* 20 20 M60×2 70 55 65 125 160 6-Φ21 90 32 680 695 219 80/91
BNXQ- -25/ -L(F)-* 20 25 M60×2 70 55 65 125 160 6-Φ21 90 32 770 785 219 90/102.5
BNXQ- -40/ -L(F)-* 20 40 M72×2 80 70 80 150 200 6-Φ26 106 40 1050 1065 299 118/136
BNXQ- -50/ -L(F)-* 20 50 M72×2 80 70 80 150 200 6-Φ26 106 40 1230 1245 299 138/159.5
BNXQ- -63/ -L(F)-* 20 63 M72×2 80 70 80 150 200 6-Φ26 106 40 1470 1485 299 171/197
BNXQ- -80/ -L(F)-* 20 80 M72×2 80 70 80 150 200 6-Φ26 106 40 1810 1825 299 213/246
BNXQ- -100/ -L(F)-* 20 100 M72×2 80 70 80 150 200 6-Φ26 106 40 2190 2205 299 253/293
BNXQ- -150/ -L(F)-* 20 150 M72×2 80 70 80 150 200 6-Φ26 106 40 3125 3140 299 335/393
BNXQ- -63/ -L(F)-* 20 63 M85×2 95 83 95 170 230 6-Φ26 110 40 1170 1185 351 170/185.5
BNXQ- -80/ -L(F)-* 20 80 M85×2 95 83 95 170 230 6-Φ26 110 40 1395 1410 351 206/225
BNXQ- -100/ -L(F)-* 20 100 M85×2 95 83 95 170 230 6-Φ26 110 40 1660 1675 351 250/273
BNXQ- -125/ -L(F)-* 20 125 M85×2 95 83 95 170 230 6-Φ26 110 40 1990 2005 351 304/332
BNXQ- -150/ -L(F)-* 20 150 M85×2 95 83 95 170 230 6-Φ26 110 40 2310 2325 351 356/389
BNXQ- -160/ -L(F)-* 20 160 M85×2 95 83 95 170 230 6-Φ26 110 40 2450 2465 351 379/414
BNXQ- -180/ -L(F)-* 20 180 M85×2 95 83 95 170 230 6-Φ26 110 40 2700 2715 351 420/459
BNXQ- -200/ -L(F)-* 20 200 M85×2 95 83 95 170 230 6-Φ26 110 40 2980 2995 351 466/509

یادداشت سفارش
اگر شرایط خاصی دارید، لطفاً برای مشاوره با شرکت ما تماس بگیرید.
