آکومولاتور پیستونی

تعریف اصلی و ساختار
یک باتری پیستونی متعلق به دسته باتری های ایزوله هیدرولیکی است. عمدتاً از اجزای زیر تشکیل شده است:
1. ساختار اصلی: شامل یک سیلندر (محفظه روغن)، پیستون، محفظه گاز و درپوش های انتهایی است. پیستون در داخل سیلندر قرار دارد و محفظه سیال هیدرولیک (قسمت پایین) را از محفظه گاز (قسمت بالایی) جدا می کند.
2. سیستم آب بندی: سیل های با دقت بالا در دو طرف پیستون نصب می شوند تا از نفوذ گاز به سیال هیدرولیک جلوگیری کنند و در نتیجه تمیزی سیال هیدرولیک را حفظ کنند.
3. شیرهای کنترلی: معمولاً مجهز به یک شیر پیش شارژ و یک شیر بازرسی برای شارژ گاز فشرده و کنترل جریان سیال هیدرولیک هستند.

اصل کار
فرآیند کار یک باتری پیستونی شبیه به یک "چشمه" غول پیکر است:
1. مرحله ذخیره انرژی: هنگامی که فشار در سیستم هیدرولیک افزایش می یابد (بالاتر از فشار قبل از شارژ گاز)، سیال هیدرولیک از طریق یک سوپاپ برگشت وارد آکومولاتور می شود و پیستون را به سمت بالا فشار می دهد و گاز را در قسمت بالایی فشرده می کند. با کاهش حجم گاز، انرژی ذخیره می شود.
2. مرحله آزادسازی انرژی: هنگامی که سیستم به انرژی هیدرولیک اضافی نیاز دارد (افت فشار)، گاز فشرده شده به سرعت منبسط می شود و پیستون را به سمت پایین هل می دهد. حرکت رو به پایین پیستون، سیال هیدرولیک را مجبور به بازگشت به سیستم می کند و انرژی را آزاد می کند.

یادداشت سفارش
1. به عنوان مثال: فشار اسمی: 31.5MPa. قطر داخلی پوسته (mm): 180mm، حجم اسمی: 20L، پورت هیدرولیک: رزوه ای. نوع نخ کلاهک انتهایی: نر، متوسط: روغن هیدرولیک؛ یک کد مدل معمولی برای باتری پیستونی خواهد بود: HXQ-A-20/31.5-L-Y-180.
2. برای نیازهای خاص به جمع کننده پیستون، لطفا با ما تماس بگیرید.
3. ما حق اصلاح طرح را برای خود محفوظ می داریم.

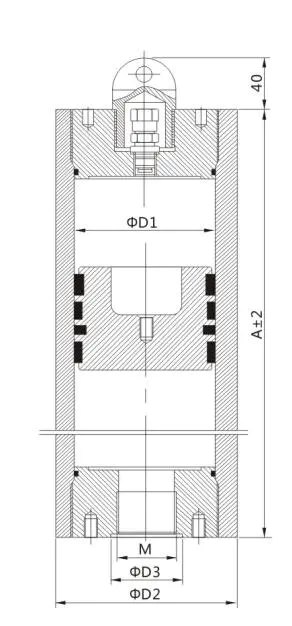

کد و اندازه مدل

	کد مدل	حجم اسمی (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	فشار عملیاتی مجاز (MPa)	ΦD3 (mm)	M	وزن (کیلوگرم)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10 ~ 31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10 ~ 31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10 ~ 31.5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10 ~ 31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10 ~ 31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10 ~ 31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10 ~ 31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10 ~ 31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10 ~ 31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10 ~ 31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10 ~ 31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10 ~ 31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10 ~ 31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10 ~ 31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10 ~ 31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10 ~ 31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10 ~ 31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10 ~ 31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10 ~ 31.5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10 ~ 31.5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10 ~ 31.5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10 ~ 31.5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10 ~ 31.5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10 ~ 31.5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10 ~ 31.5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10 ~ 31.5	80	M72×2	900
