1. هم پمپ های پیستونی و هم پمپ های دیافراگمی در حین کار پیک های ضربان یا فشار ایجاد می کنند که این امر برای عملکرد صاف و عمر عملیاتی قطعات نامطلوب و مضر است. نصب یک انباشته در مجاورت جریان پایین پمپ، ضربان را تا حد قابل قبولی کاهش می دهد (شکل 3). کاربردهای معمولی پمپ های دوز، پمپ هایی با تعداد کمی پیستون و غیره است.
2. در صورت قطع برق ناگهانی، ه. g.، خرابی لوله یا اتصال، خرابی پمپ و غیره، انباشته میتواند انرژی کافی برای تکمیل یک چرخه عملیاتی را فراهم کند یا به محرکها، شیرها و غیره اجازه دهد تا به موقعیت "ایمن" بازگردند و بنابراین از آسیب به تجهیزات یا محصول جلوگیری میکند. در دسترس بودن چنین منبع برق اضطراری در مواردی که برای بستن درب ایمنی، کلید برق، شیر ایمنی، ترمزهای اضطراری و غیره به منبع تغذیه هیدرولیک نیاز است، ضروری است.
یک کاربرد معمولی، تامین اضطراری نفت کوره به مشعل های نیروگاه است. شکل 4 نشان می دهد که خرابی در "B" که باعث اتلاف انرژی می شود، می تواند با بازکردن دستی شیر الکتریکی "A" جبران شود، بنابراین از انرژی پتانسیل انباشته استفاده می شود.
3. در مدار هیدرولیک بسته، انبساط حرارتی می تواند باعث افزایش فشار در اثر افزایش دما شود.
یک انباشته نصب شده در خط از شیرها، واشرها، فشارسنج ها و غیره محافظت می کند. کاربردهای رایج در پالایشگاه ها و خطوط لوله یافت می شود (شکل 5).
4. از آنجایی که فشار استاتیک ثابت برای مدت طولانی مورد نیاز است، یک انباشته ضروری است زیرا افت فشار ناشی از نشت از طریق اتصالات، مهر و موم ها و غیره را جبران می کند و همچنین پیک های فشار را متعادل می کند که ممکن است در طول چرخه عملیاتی رخ دهد. کاربردهای معمولی در سیستم های بسته شدن (شکل 6)، سکوهای بارگیری، پرس کیورینگ، ماشین ابزار، سیستم های روانکاری و غیره یافت می شود.
5. بسته شدن سریع دریچه می تواند امواج ضربه ای (چکش آب) ایجاد کند که منجر به فشار بیش از حد لوله ها، اتصالات، شیرها و غیره می شود. کاربردهای معمول آب (شکل 7)، مدارهای توزیع سوخت و روغن، تجهیزات شستشو و غیره است.
6. شوک های مکانیکی در تجهیزات هیدرولیکی رانده می تواند توسط آکومولاتورها جذب شود. کاربردهای احتمالی در سیستم های محرک و تعلیق برای لیفتراک ها، جرثقیل های متحرک، ماشین آلات کشاورزی و مهندسی عمران، سنگ شکن ها و غیره است (شکل 8).
7. جداکننده سیال (سد انتقال)
در سیستمی که فشار سیال ایجاد شده در یک طرف مدار باید بدون امکان اختلاط دو سیال به سیال دیگر منتقل شود، تجمع کننده مثانه راه حل رضایت بخشی را ارائه می دهد (شکل 9).
مثانه انباشته کننده به عنوان یک مانع انعطاف پذیر بین دو مایع یا بین یک گاز و یک مایع عمل می کند و بدون کاهش فشار سیستم، پاسخ آنی را ارائه می دهد.
انتخاب
پارامترهای زیر در انتخاب یک انباشته دخیل هستند. مهمترین آنها هستند.
1. فشار کاری
حداقل و حداکثر فشار کاری (P1, P2) و مقدار حداکثر فشار کاری مجاز باید کمتر یا برابر با حداکثر فشار کاری مجاز آکومولاتور باشد تا به دلایل ایمنی انتخاب شود.
2. حجم کار
حجم (AV) مایعی که باید ذخیره یا مورد استفاده قرار گیرد، علاوه بر حداکثر و حداقل فشار کاری برای اندازه گیری صحیح انباشته مورد نیاز است.
3. رسانه های کاری
به طور کلی، محیط کار نیتروژن و روغن هیدرولیک یا امولسیون است. برای رسانه های خاص، لطفاً ابتدا با ما مشورت کنید.
4. دمای کار
انتخاب مواد مثانه و پوسته توسط دمای عملیاتی تعیین می شود که بر فشار پیش بارگذاری و در نتیجه حجم انباشتگر نیز تأثیر می گذارد.
5. حداکثر سرعت جریان
برای همان (AV)، اندازه اتصال آکومولاتور را می توان تحت تأثیر نرخ جریان فوری لازم قرار داد.
6. مکان
مهم است که تعیین نهایی انباشته را بدانیم تا طرح بتواند طراحی محلی و پارامتر تست را برآورده کند.
7. محاسبه حجم
| برنامه | فرمول محاسبه حجم | توجه داشته باشید |
| ذخیره انرژی سیال | V 0=1-( P 1/ P 2) 1/n V x( P 1/ P 0) 1/n | V 0 : حجم مورد نیاز ( m3 ) فشار قبل از شارژ P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : حجم کارآمد ( m3 ) |
| P 1 : حداقل فشار کاری (Pa) |
| P 2 : حداکثر فشار کاری (Pa) |
| n : ضریب; n=1 (همدما) n=1.4 (آدیاباتیک) |
| دمپر ضربان | V 0=1-( P 1/ P 2) 1/nA k L( P 1/ P 0)1/n×103 | A : مساحت کارآمد سیلندر ( متر مربع ) |
| L : طول حرکت پیستون (متر) |
| k : ضریب مربوط به نوع پمپ: |
| - تک پیستون تک کاره: 0.60 |
| - تک پیستون دو کاره: 0.25 |
| - پیستون دوبل تک اثر: 0.25 |
| - پیستون دوبل عمل: 0.15 |
| - پیستون سه گانه تک کاره: 0.13 |
| - پیستون سه گانه دو کاره: 0.05 |
| فشار پیش شارژ: 60 درصد فشار عملیاتی |
| انرژی اضطراری را جذب کنید | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : کیفیت عمومی مدار روغن هیدرولیک (کیلوگرم) |
| v : سرعت جریان سیال (m/s) |
| فشار قبل از شارژ: 90٪ فشار عملیاتی |
توجه:
1. فشار قبل از شارژ باید با توجه به محل اعمال تعیین شود.
2. n=1، در صورتی که فشرده سازی یا انبساط نیتروژن به قدری آهسته (بیش از 3 دقیقه) انجام شود که مبادله کامل گرما بین گاز و محیط مجاز باشد، یعنی در دمای ثابت، شرایط همدما است n=1.4، زمانی که عملیات آنقدر سریع باشد که تبادل گرما امکان پذیر نباشد، شرایط آدیاباتیک است.
تعیین مدل ها
1. آکومولاتور مثانه هیدرولیک
2. ساختار: A: دهانه کوچک AB: دهانه بزرگ
3. ظرفیت اسمی: L
4. فشار اسمی: بار
5. نوع اتصال: L--نخ F--فلنج دار
6. متوسط: Y--روغن هیدرولیک R--امولسیون
کد و اندازه مدل
یادداشت سفارش
1. مدل و کدها باید به طور کامل هنگام سفارش مشخص شوند. به عنوان مثال، آکومولاتور NXQ-A-40/31.5-L-Y به این معنی است: فشار کاری: 31.5 مگاپاسکال، حجم اسمی: 40 لیتر، ساختار سیلندر: دهانه کوچک، تعمیر زیرین: روغن هیدرولیک، راه اتصال: رزوه ای، قطر: Φ219.
(1) جوشکاری، روکش و ماشینکاری مکانیکی برای تعمیر آکومولاتور اعمال نمی شود.
(2) اکسیژن یا هوا برای پر کردن آکومولاتور ممنوع است. فقط از نیتروژن یا سایر گازهای بی اثر استفاده کنید.
(3) هنگامی که از باتری برای صرفه جویی در انرژی استفاده می شود، فشار پر کردن باید کمتر از 90٪ کمترین فشار کاری سیستم هیدرولیک (به طور کلی 60٪ - 80٪) باشد.
(4) درگاه اتصال را برای نشتی هنگام نصب آکومولاتور بررسی کنید.
(5) فشار مورد نیاز را بلافاصله پس از نشستن آکومولاتور بررسی کنید.
2. هنگامی که کاربر باتری سری قطر بزرگ را با همان ظرفیت انتخاب می کند، لطفاً به قطر پشت مدل و کد توجه کنید. به عنوان مثال، دو نوع لوله برای یک باتری 40 لیتری وجود دارد، یکی 219 دلار و دیگری 299 دلار است، اگر کاربر به قطر 299 دلار نیاز دارد، فشار کاری: 31.5 مگا پاسکال، ساختار سیلندر: بازشو بزرگ / تعمیر بالا، متوسط: روغن هیدرولیک، راه اتصال: رزوه. این نوع انباشته باید به صورت زیر بیان شود: NXQ-AB-40/31.5-L-Y(Φ299).
اگر کاربر یک سری قطر کوچک را انتخاب کند، قطر لازم نیست توجه داشته باشد.
3. در صورت داشتن الزامات خاصی در مورد آکومولاتور، لطفا با مسئول فنی شرکت ما مذاکره کنید.
نصب و راه اندازی
1. آکومولاتور باید به صورت عمودی با شیر گاز به صورت عمودی نصب شود. فضای بازرسی باید در نزدیکی شیر گاز حفظ شود.
2. آکومولاتور باید محکم روی تکیه گاه یا دیوار ثابت شود.
3. هنگامی که برای بافر و جذب نوسان استفاده می شود، انباشته باید در نزدیکی منبع نوسان قرار گیرد.
4. شیر چک باید بین باتری و پمپ هیدرولیک قرار داده شود تا از جریان برگشت روغن برای انباشته هنگام توقف کار ماشین الکتریکی پمپ جلوگیری شود.
5. شیر توقف باید بین باتری و سیستم لوله قرار گیرد تا در شارژ گاز، تنظیم سرعت تخلیه یا توقف طولانی مدت استفاده شود.
6. در تثبیت آکومولاتور نباید از جوشکاری استفاده شود.
شارژ نیتروژن
1. انباشته باید قبل از شارژ نیتروژن بررسی شود.
2. نیتروژن باید به آرامی شارژ شود تا اطمینان حاصل شود که مثانه با شارژ سریع شکسته نمی شود.
3. اکسیژن، هوای فشرده یا سایر گازهای قابل اشتعال نباید استفاده شود.
4. دستگاه شارژ گاز باید در شارژ نیتروژن استفاده شود. دستگاه شارژ گاز جزء جدانشدنی آکومولاتور برای استفاده در شارژ، تخلیه اندازه گیری و تنظیم فشار شارژ دستگاه شارژ گاز است.
5. تعیین فشار شارژ:
(1) ضربه بافر: فشار شارژ باید فشار عادی محل نصب یا کمی بالاتر باشد.
(2) نوسان جذب: فشار شارژ باید 60٪ فشار متوسط نوسان باشد.
(3) ذخیره انرژی: فشار شارژ باید کمتر از 90٪ حداقل فشار کاری (به طور کلی 60٪ - 80٪) و بالاتر از 25٪ حداکثر فشار کاری باشد.
(4) جبران تورم داغ: فشار شارژ باید حداقل فشار مدار بسته سیستم هیدرولیک یا کمی کمتر باشد.
بازرسی و تعمیر
1. بازرسی نشتی:
پس از نصب، فشار گاز مثانه را هر هفته چک کنید. یک ماه بعد، هر ماه، نیم سال بعد، هر نیم سال یک بار چک کنید.
روش بازرسی:
یک سوپاپ را در لوله روغن قرار دهید که ورودی روغن باتری و جعبه روغن را به هم متصل می کند و یک فشار سنج قبل از چک ولو نصب می کند. شیر چک را به آرامی باز کنید تا روغن فشار به جعبه روغن برگردد و همزمان فشار سنج را تماشا کنید. نشانگر گیج در ابتدا به آرامی به سمت پایین میچرخد، در یک نقطه خاص به سرعت به صفر میرسد. مقدار تغییر یافته سرعت حرکت اشاره گر فشار شارژ گاز است. علاوه بر این، می توان از دستگاه شارژ گاز برای بازرسی فشار استفاده کرد، اما گاز در طول هر بازرسی تخلیه می شود.
2. هنگامی که آکومولاتور برای مدت طولانی استفاده نمی شود، شیر چک باید بسته شود تا اطمینان حاصل شود که فشار روغن بالاتر از فشار شارژ است.
3. اگر آکومولاتور عمل نکرد، بررسی کنید که آیا نشتی وجود دارد یا خیر. اگر نیتروژن در مثانه وجود ندارد و روغن از شیر گاز خارج شده است، لطفاً مثانه را بررسی کنید.
4. روغن را قبل از جدا کردن باتری تخلیه کنید. ابتدا نیتروژن را با دستگاه شارژ خارج کنید، سپس قطعات را می توان جدا کرد.
5. اگر نشتی به دلیل شل شدن مهره ها در فرآیند حمل و نقل و آزمایش وجود دارد، لطفاً بررسی کنید که حلقه مهر و موم در شکاف باشد. حلقه مهر و موم را در جای مناسب قرار دهید و مهره را بچرخانید. اگر نشتی همچنان وجود دارد، لطفا قطعات را عوض کنید.
ضمیمه
1. قبل از رفع اشکال، هوای داخل لوله باید خارج شود.
2. هنگامی که باتری بزرگتر از 10 لیتر است، یک شیر اطمینان را در ورودی روغن قرار دهید.
3. فشار نیتروژن را قبل از اثرگذاری آکومولاتور بررسی کنید.
4. اکسیژن و گاز قابل اشتعال برای جلوگیری از انفجار ممنوع است.

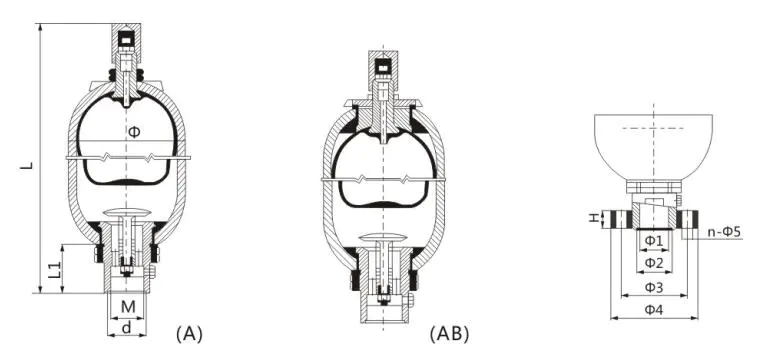

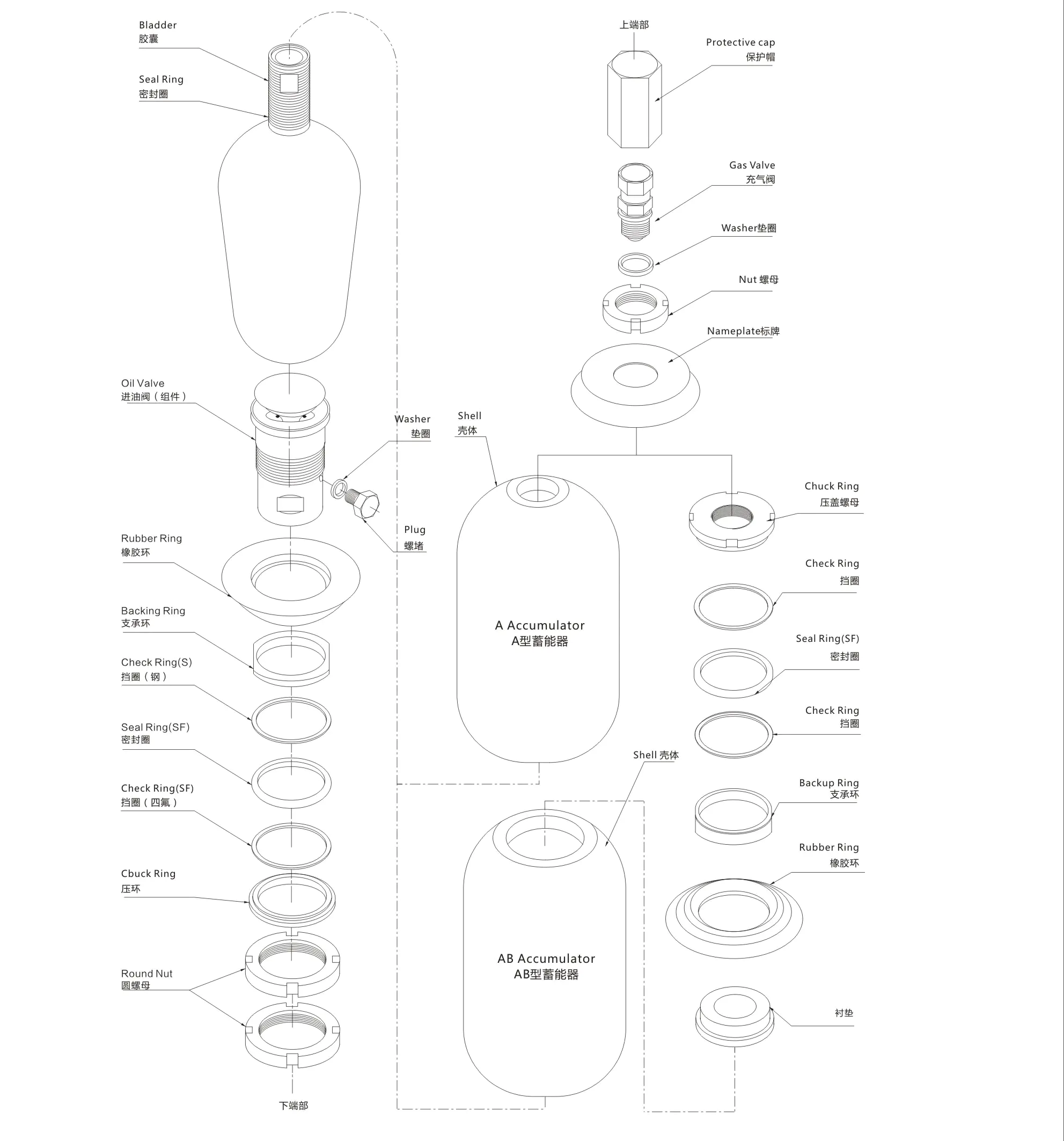

طراحی شماتیک مجموعه انباشته مثانه
