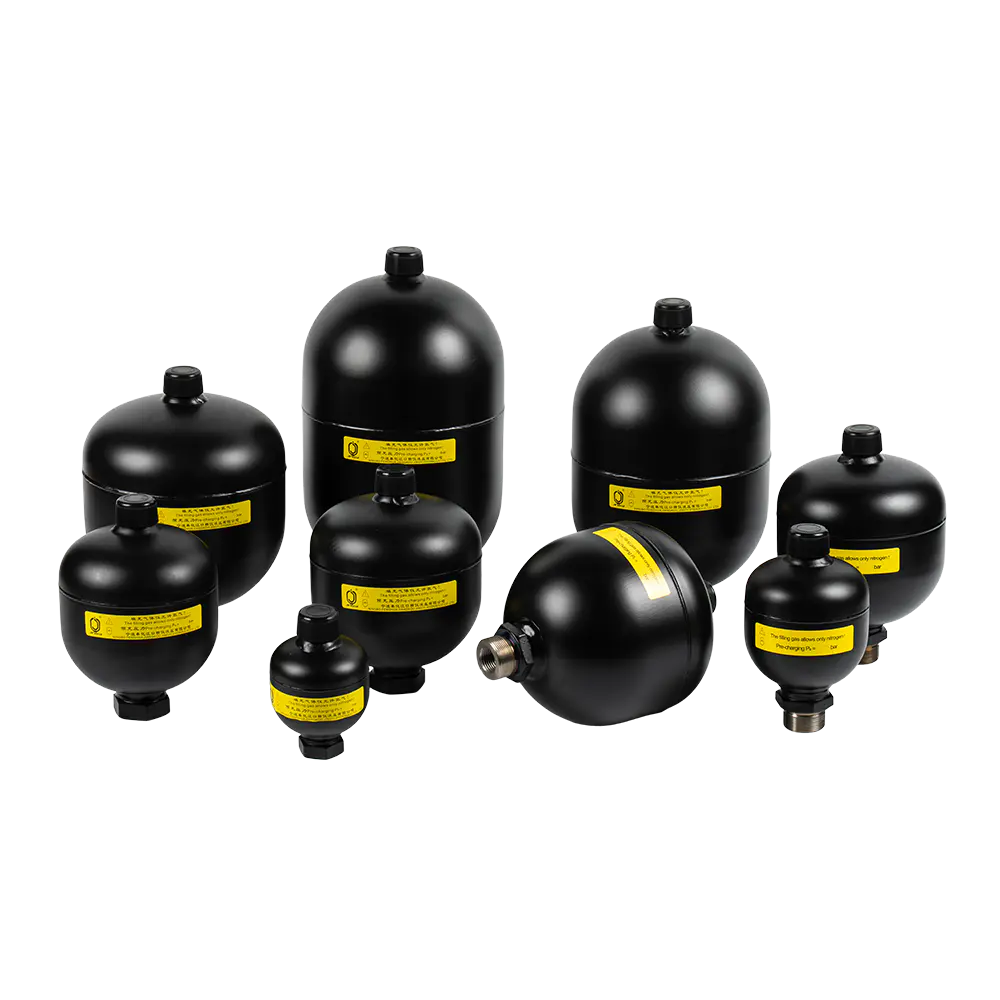

آکومولاتور دیافراگم

آکومولاتور دیافراگمی یک وسیله مکانیکی است که با استفاده از قانون بویل (تراکم پذیری گازها) انرژی را ذخیره و آزاد می کند. ساختار هسته آن یک دیافراگم ساخته شده از یک ماده انعطاف پذیر (معمولا لاستیک) است که محفظه مایع را به طور کامل از محفظه گاز داخل ظرف جدا می کند.

درخواست قیمت >
  • آکومولاتور دیافراگم
  • آکومولاتور دیافراگم
قبلی:محصول قبلی وجود نداردبعدی:آکومولاتور پیستونی

اصل کار اصلی
عملکرد یک آکومولاتور دیافراگمی بر اساس رابطه تغییر حجم بین گاز و مایع است:
1. ذخیره انرژی (شارژ): هنگامی که فشار در سیستم هیدرولیک افزایش می یابد، مایع به محفظه مایع آکومولاتور رانده می شود.
ورود مایع، دیافراگم انعطاف پذیر را مجبور می کند تا به سمت محفظه گاز حرکت کند و گاز (معمولاً نیتروژن) را در طرف دیگر دیافراگم فشرده کند.
با توجه به فشرده سازی گاز، انرژی پتانسیل (انرژی فشرده سازی) ذخیره می شود.
2. آزادسازی انرژی (رهاسازی): هنگامی که فشار سیستم کاهش می یابد (به عنوان مثال، زمانی که یک سیلندر هیدرولیک نیاز به حرکت سریع دارد)، دیافراگم توسط فشار داخلی گاز به شکل اولیه خود باز می گردد.
خاصیت ارتجاعی دیافراگم، گاز فشرده شده را منبسط می کند و مایع را به سیستم هیدرولیک برمی گرداند تا تقاضای جریان آنی را دوباره پر کند.

عملکرد باتری های هیدرولیک
یک جزء ضروری در تکنولوژی هیدرولیک و سیال. کاربردهای زیادی در مدارهای هیدرولیک دارد، مانند:
1) صرفه جویی در قدرت درایو؛

2) ذخیره انرژی؛

3) شوک های فشار میرایی؛

4) کاهش ضربان فشار پمپ؛

5) حفظ فشار ثابت

همه این عملکردها را می‌توان توسط باتری‌های هیدرولیک انجام داد، بنابراین مزایای ویژه‌ای مانند افزایش بهره‌وری و راندمان کلی، بهبود عملکرد، افزایش طول عمر، افزایش ایمنی و کاهش هزینه‌های عملیاتی و نگهداری را به همراه خواهد داشت.

محصول
توضیحات

ما می‌توانیم مطابق با نیازهای مشتریان خود طراحی و توسعه دهیم تا خواسته‌های مشتریان مختلف را برآورده کنیم.

تعیین مدل ها


1. کد سری:
آکومولاتورهای دیافراگمی جوش داده شده

2. ساخت و ساز:
A: (M28X1.5) قابل شارژ
ب: کاملاً مهر و موم شده¹

3. حجم اسمی (L)

4. فشار کاری مجاز (بار)

5. مواد پوسته:
1--فولاد کربنی

6. کد مواد دیافراگم:
1--لاستیک نیتریل بوتادین (NBR)
2--لاستیک نیتریل بوتادین هیدروژنه (HNBR)²
3--لاستیک ایزوبوتیلن ایزوپرن (IIR)²
7--لاستیک اپی کلروهیدرین (ECO)²

7. اتصال استاندارد سمت مایع AK یا AB³

8. فشار پیش شارژ نیتروژن در 20 درجه سانتی گراد (بار)1

توجه:
(1) فقط برای سفارشات عمده نوع A و نوع B؛
(2) فقط برای سفارشات عمده؛
(3) برای اتصالات غیر استاندارد، لطفاً جداگانه مشورت کنید.

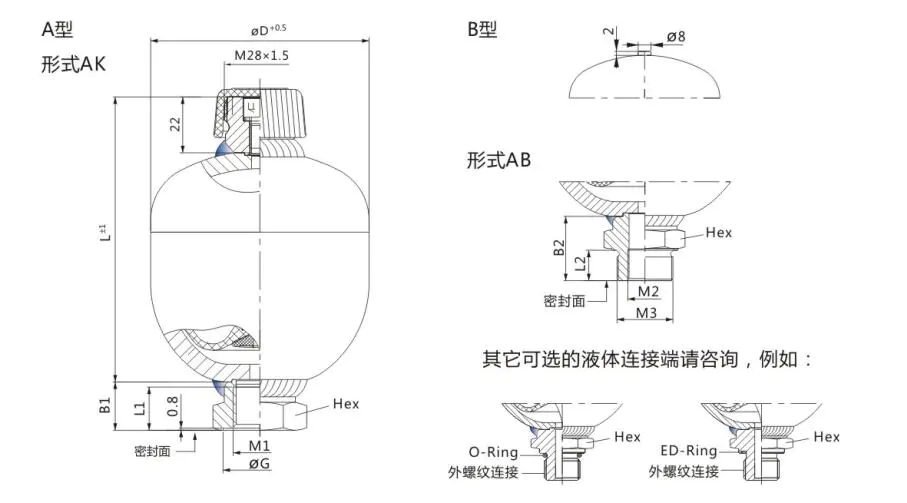

آکومولاتور دیافراگمی جوش داده شده از پوسته مهر زنی فولادی استفاده می کند که از نظر طرف گاز دارای دو نوع هستند: شارژی و کاملا آب بندی شده.

مشخصات فنی محصول

کد و اندازه مدل

حجم اسمی (L) نسبت تراکم p2:p0 سری فشار کاری مجاز (بار) L (mm) ΦD (mm) وزن (کیلوگرم) جابجایی اتصال سیال استاندارد
AK AB
M1 (ISO228) ΦG (mm) L1 (mm) B1 (میلی متر) Hex SW M2 (ISO228) M3 L2 (mm) B2 (میلی متر) Hex SW
0.075 8:01 210 210 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.075 8:01 250 250 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.16 8:01 210 210 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.16 8:01 250 250 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.25 8:01 100 100 106 80 0.8 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.25 8:01 210 210 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.25 8:01 250 250 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.32 8:01 100 100 116.5 89 1.1 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.32 8:01 210 210 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.32 8:01 250 250 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.35 8:01 100 100 121 89 1.15 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.35 8:01 210 210 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.35 8:01 250 250 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 ارائه نشده است - - - -
0.5 8:01 210 210 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.5 8:01 250 250 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 210 210 148.5 121 3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 250 250 152 123 3.5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 210 210 160 138 3.8 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 250 250 163 142 5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 210 210 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 250 250 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 210 210 202 169 7.6 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 250 250 205 172 9.2 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2.8 4:01 210 210 250 169 9.2 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
2.8 4:01 250 250 255 172 11.5 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
3.5 4:01 210 210 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
3.5 4:01 250 250 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
